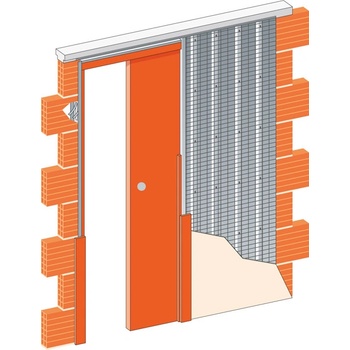

JAP 705 NORMA LINE STANDARD SDK 197 x 120 cm 12,5 cm

- Technický list

Montážní návod

Tento výrobek není standardní, je tedy upraven podle přání spotřebitele nebo pro jeho osobu, a je vyráběný na objednávku zákazníka, proto prosím vezměte na vědomí, že nelze po objednání a uhrazení zálohy objednávku zrušit, ani zboží vrátit dle § 1837 z.č. 89/2012 Sb., občanského zákoníku.

Rozměry JAP 705 NORMA LINE - STANDARD - SDK čistý průchod po osazení obložkové zárubně   síla pouzdra   rozměr stavebního pouzdra doporučený stavební otvor od čisté podlahy šiřka (D) výška (J) pouzdro(K) příčka (P) šířka (E) výška (H) šířka  výška výška pouzdra 1970mm 1200 1970 75 100 2545 2060 2545 2080 1200 1970 100 125 2545 2060 2545 2080 výška pouzdra 2100mm 1200 2100 75 100 2545 2190 2545 2210 1200 2100 100 125 2545 2190 2545 2210 atypická výška pouzdra 1200 1980 - 2700 75 100 2545 výška(J) + 90 2545 výška(J) + 110 1200 1980 - 2700 100 125 2545 výška(J) + 90 2545 výška(J) + 110

Upozornění: Atypické rozměry a pouzdra výšky 2100mm se nedají vrátit

• vnější = minimální dokočená příčka
• *uvedené rozměry jsou v milimetrech

Objednávaná šířka a výška je světlostním rozměrem po osazení obložkové zárubně dle platné ČSN.    Vlastnosti pouzdra:

Nejběžnější stavební pouzdro pro posuvné dveře: základní pouzdro pro jednokřídlé dveře.

• Maximální hmotnost dveřního křídla 120kg
• Odnímatelná horní kolejnice
• Pouzdro vyrobené z pozinkovaného plechu
• Pro výšky 197 a 210 cm se vyrábí metodou klinčování a atypická pouzdra jsou svařovaná
• SDK verzi pouzdra nejčastěji stavíme spolu s příčkou dle návodu nebo vytvoříme otvor v rozměrech pouzdra
• Možnost atypických rozměrů pouzdra až do výšky 270cm
• Vodící trn s přesným vymezením středu pouzdra
